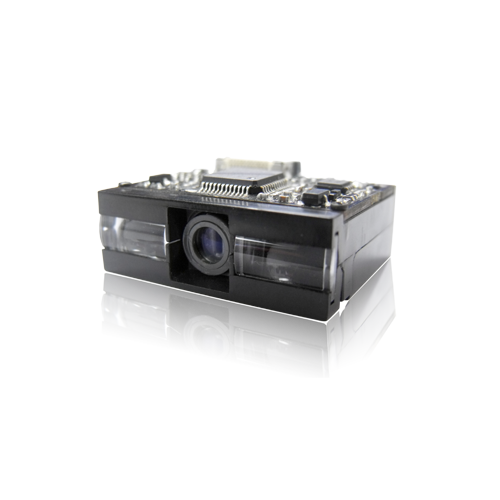

新大陆NLS-EM1300条码识读引擎可嵌入各种设备作为条码的识读组件应用

重庆麦吉卡电子有限公司为新大陆授权代理商，以最优惠的价格，最优质的服务提供新大陆条码识读引擎产品，同时提供新大陆条码识读引擎维修等服务，欢迎来电咨询：023-81363488 / 81363477

产品简介

该一维条码识读引擎专为客户提供的OEM产品应用，该款高性能CCD识读引擎可方便嵌入各种设备作为条码的识读组件应用，如展示亭，检票机，PDA等。

产品特性

◆ 核心技术

采用自主研发的第五代核心解码技术，可快速识读各类品质的条码。

◆ TTL232接口

提供TTL232接口，可定制USB接口功能。

◆ 卓越屏幕码识读能力

针对屏幕条码做特殊调教，可适应最低亮度及各种贴膜的屏幕条码。

产品简介

该一维条码识读引擎专为客户提供的OEM产品应用，该款高性能CCD识读引擎可方便嵌入各种设备作为条码的识读组件应用，如展示亭，检票机，PDA等。

产品特性

◆ 核心技术

采用自主研发的第五代核心解码技术，可快速识读各类品质的条码。

◆ TTL232接口

提供TTL232接口，可定制USB接口功能。

◆ 卓越屏幕码识读能力

针对屏幕条码做特殊调教，可适应最低亮度及各种贴膜的屏幕条码。

识读性能
接口	TTL232
识读模式	CCD
分辨率	2500
解码速度	最高可达300次/秒
识读码制	Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ISBN/ISSN, Code 93, UCC/EAN-128, GS1 Databar等
识读精度	≥ 5mil(在PCS为0.9，扫描条码为Code 39测得)
提供光源	LED(622 nm - 628 nm)
光源强度	265 LUX (130 mm )
识读景深	40mm-430mm
打印对比度	≥ 30%
条码灵敏度**	倾斜	±65°@ 0°Roll and 0° Skew
旋转	±30°@ 0°Pitch and 0° Skew
偏转	±60°@ 0°Roll and 0° Pitch
环境光照度	0 ~ 100,000 LUX
机械/电气化性能
最大功耗	0.33W
工作电压	DC 3.3 V
电流	最大电流	150mA
待机电流	45mA
休眠电流	1 mA
外观尺寸	28.2 * 23.4 * 11.2 mm
重量	6 克
工作环境
工作温度	-20℃ - +60℃
储存温度	-40℃ - +85℃
工作湿度	5% - 95% ( 无凝结 )
国际认证
FCC Part15 Class B, CE EMC Class B
配件列表
开发板EVK3000	EM1300的开发板，带触发按键和蜂鸣器，具备RS232和USB输出。
数据线	RS232数据线	RS232数据线，用来连接EVK3000和信息接收主机，带适配器插口。
USB数据线	USB数据线，用来连接EVK3000和信息接收主机。
电源适配器	5V电源适配器，配合数据线（型号：CBL023R）给EVK3000供电。其输出为: DC5V, 2A; 输入为: AC100~240V, 50~60HZ.
**测试条件如下： Code39，3 Bytes ; 最小条空宽度 = 10mil；宽窄比 = 3:1 ; PCS = 0.8 ; 条码高度 = 11mm；测试距离 = 120mm; 环境温度=23℃ ; 环境照度= 200 LUX

*规格如有更改,恕不另行通知*

NLS-EM1300产品规格书2012-04-24NLS-EM1300集成手册2012-04-24

USB驱动(ARM7系列，EVK系列)2014-12-29

资料更新中，敬请持续关注...如有疑问请联系400-608-0591

开发板

开发板
型号：EVK3000

电缆

	RS232数据线用来连接EVK3000和PC，需与电源适配器配合使用。型号：CBL023R
	USB数据线用来连接EVK3000和PC。型号：CBL-FM300U
